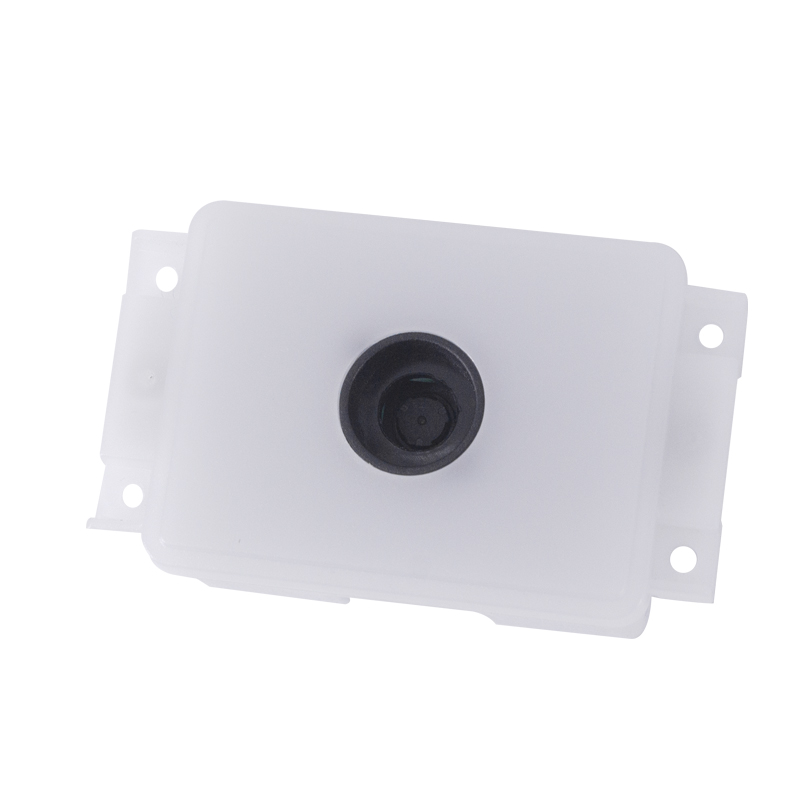

symcode嵌入式扫码模块380S

MJ-380S是一款嵌入式一维/二维条码识读引擎，采用了CMOS影像技术以及具有自主知识产权的国际领先水平的智能图像识别系统。MJ-380S识读性能强大，可以读取印刷品或磁卡上的条码信息；体积小巧，主要用于嵌入信息终端等小型专用设备。MJ-380S针对当前屏幕条码的识读，做了专门的设计，使屏幕识读的性能更加出色。MJ-380S同时向用户提供了丰富的二次开发功能，包括向用户提供完全开放的图像采集接口、设备接口及I/O操作接口，用户利用提供的SDK轻松解决个性化需求。

物理特性/Physical Characteristics

尺寸Dimensions：33.5mm x55.20mm x19.2mm

重量Weight：17g

电压Voltage：DC +3.3V~5V

工作电流Work Current：140mA

性能指标/Performance Characteristics

传感器像素Image (Pixels)：640 pixels (H) x 480 pixels (V)

光源Light Source：White color LED

视场角Field of View：74°(H),58°(V)

旋转倾斜偏转Roll / Pitch / Yaw：360°, ±80° , ±60°

打印对比度Print Contrast：20% minimum reflective difference

接口支持Interfaces Supported：TTL,USB-HID,USB-COM

运动容差Motion Tolerances：>60cm/s

解码能力/Symbology Decode Capability

一维条码/1-D: Codabar、Code 39、Code 32 Pharmaceutical (PARAF)、Interleaved 2 of 5、NEC 2 of 5、Code 93、Straight 2 of 5 Industial、Straight 2 of 5 IATA，Matrix 2 of 5，Code 11、Code 128、GS1-128、UPC-A、UPC-E、EAN/JAN-8、EAN/JAN-13、MSI、GS1 DataBar Omnidirectional、GS1 DataBar Limited、GS1 DataBar Expanded、China Post(Hong Kong 2 of 5)、Korea Post.

二维条码/2-D: Codeblock A、Codeblock F、PDF417、Micro PDF417、GS1 Composite Codes、QR Code、Data Matrix、MaxiCode、Aztec、HANXIN.

用户环境参数/User Environment

工作温度Operating Temperature：-20°C to 60°C

存储温度Storage Temperature：-30°C to 70°C

湿度Humidity：5% to 95% relative hum idity,non-condensing

抗震性Shock Specifications：8 G r.m.s., from 10 to 500 Hz, 2 hours per axis, 3 axes

环境光免疫Ambient Light Immunity：0-100,000 Lux.

解码范围/Decode Ranges

 Code39(13mil)：2-11cm

QR(15mil)：3-7cm

ENA13(13mil)：3-11cm

8PIN 1.5MM接口定义

12PIN接口定义及信号说明。
