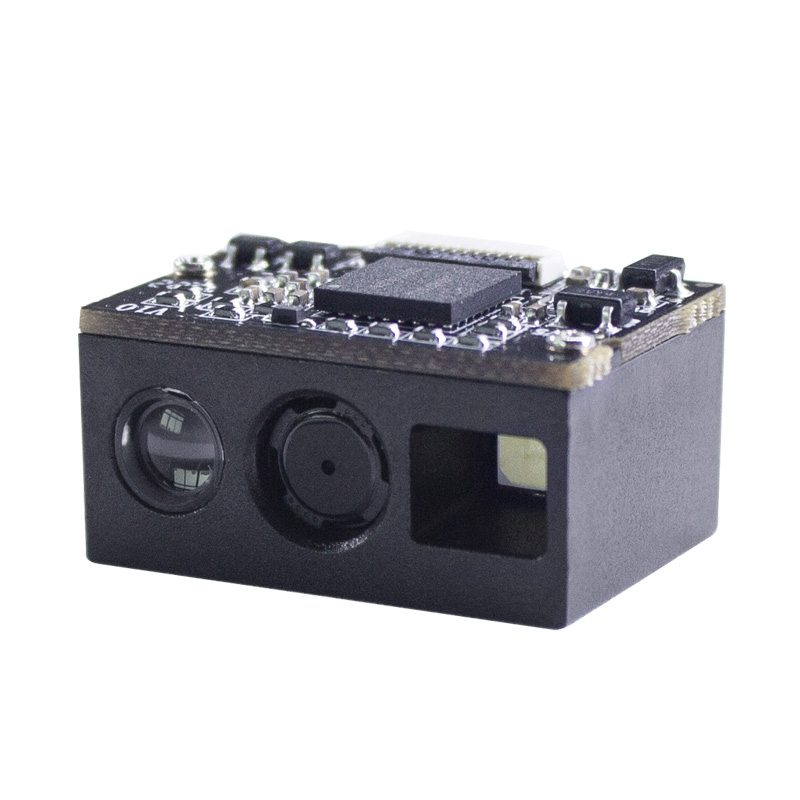

symcode扫描模组MJ3000 60w像素
symcode扫描模组MJ3000 60w像素 产品信息
Symcode嵌入式二维码模块MJ-3000 60w 1.内嵌高性能处理芯片，解码速度快，识读精度和能力高； 2.支持码制多：可识别Code128、EAN-13、EAN-8、Code39、Code93、UPC-A等一维条码、以及QR码、GM码、DataMatrix、汉信码、PDF417等主流的二维条码； 3.体积小巧，方便嵌入到其他设备中； 4.方便配置，支持固件升级； 5.可定制化程度高，技术支持完善。
详细介绍
技术参数
相关文档
软件驱动
示例下载
相关配件
宣传彩页
FAQ
敏捷MJ-3000二维影像式条码识读引擎，采用先进的图像传感技术和国际领先水平的智能图像识别系统。先进的图像传感技术，避免了由于抖动或运动产生的图像畸变，采用高像素模组头，使识读引擎可以轻松读取纸张、塑料等各种介质上的条码，性能强劲。
敏捷MJ-3000可识读各类主流一维条码和标准二维条码（PDF417、QR Code、Data Matrix等）以及中国的二维条码标准汉信码等。还支持识读GS1-DataBarTM（RSS）条码，包括Limited、Stacked、Expanded等版本。
敏捷MJ-3000采用独特的完全一体化设计，将图像采集、照明瞄准和解码器等完全集成一体，既小又轻，性能强劲。非常适合嵌入各种行业的产品中使用，如收银机、数据采集器、扫描枪，抄表设备、检票机、PDA等。
敏捷MJ-3000可识读各类主流一维条码和标准二维条码（PDF417、QR Code、Data Matrix等）以及中国的二维条码标准汉信码等。还支持识读GS1-DataBarTM（RSS）条码，包括Limited、Stacked、Expanded等版本。
敏捷MJ-3000采用独特的完全一体化设计，将图像采集、照明瞄准和解码器等完全集成一体，既小又轻，性能强劲。非常适合嵌入各种行业的产品中使用，如收银机、数据采集器、扫描枪，抄表设备、检票机、PDA等。
扫描性能 传感器 1024×600 CMOS
照明 白光LED
对焦 红光LED
识读码制 2D QR Code, Data Matrix, PDF417,Aztec, Maxicode，汉信码
1D EAN,UPC,Code 39,Code 93,Code 128,UCC/EAN 128, Codabar，
Interleaved 2 of 5, ITF-6,ITF-14,ISBN,ISSN, MSI-Plessey
GS1 Databar,GS1 Composite Code,Code 11,Industrial 25,
Standard 25,Plessey, Matrix 2 of 5
识读精度 ≥5mil
识读景深 EAN-13 50mm-200mm (13mil)
Code39 40mm-90mm （5mil 10字节）
QR Code 25mm-240mm (20mil 16字节)
Data Marix 50mm-90mm （10mil 20字节）
PDF 417 30mm-130mm (6.67mil 7字节)
对比度 ≥25%
扫描角度 转角 360°，仰角 ± 55°，偏角 ± 55°
视场角 对角42°
机械/电气参数 通讯接口 TTL-232 , USB (HID-KBW、虚拟串口)
外观尺寸 21.6(W)×16(D)×12(H)mm
工作电压 DC 3.3 V
工作电流 160mA
待机电流 20mA
环境参数 工作温度 -20℃~+50℃
储存温度 -40℃~+70℃
工作湿度 5%~95%（无凝结）
照明 白光LED
对焦 红光LED
识读码制 2D QR Code, Data Matrix, PDF417,Aztec, Maxicode，汉信码
1D EAN,UPC,Code 39,Code 93,Code 128,UCC/EAN 128, Codabar，
Interleaved 2 of 5, ITF-6,ITF-14,ISBN,ISSN, MSI-Plessey
GS1 Databar,GS1 Composite Code,Code 11,Industrial 25,
Standard 25,Plessey, Matrix 2 of 5
识读精度 ≥5mil
识读景深 EAN-13 50mm-200mm (13mil)
Code39 40mm-90mm （5mil 10字节）
QR Code 25mm-240mm (20mil 16字节)
Data Marix 50mm-90mm （10mil 20字节）
PDF 417 30mm-130mm (6.67mil 7字节)
对比度 ≥25%
扫描角度 转角 360°，仰角 ± 55°，偏角 ± 55°
视场角 对角42°
机械/电气参数 通讯接口 TTL-232 , USB (HID-KBW、虚拟串口)
外观尺寸 21.6(W)×16(D)×12(H)mm
工作电压 DC 3.3 V
工作电流 160mA
待机电流 20mA
环境参数 工作温度 -20℃~+50℃
储存温度 -40℃~+70℃
工作湿度 5%~95%（无凝结）
环境光照 0~100000LUX
机械尺寸图 12Pin 线连接示意图
此电缆为12PIN直连同面的柔性线，间距0.5mm
线序定义
PIN PIN 输入/输出 定义 说明
PIN 1 － NC 悬空
PIN 2 电源 VCC 输入+3.3V
PIN 3 地 GND －
PIN 4 输入 RX 串口接收端信号
PIN 5 输出 TX 串口发送端信号
PIN 6 输入 D- USB口为D-信号
PIN 7 输出 D+ USB口为D+信号
PIN 8 － NC －
PIN 9 输出 BEEPER 无源蜂鸣器输出信号，空闲低电平
PIN10 输出 DLED 解码成功提示灯，空闲低电平
PIN11 － NC －
PIN12 输入 TRIG 弱上拉，低电平触发引擎解码
| 1 | MJ-2000s指令 | 2018-03-16 |
| 2 | 敏捷Mj-3000资料 | 2018-06-29 |
