摘要：PDF417条码是美国符号科技发明的二维条码，发明人是台湾赴美学人王寅君博士。PDF417条码是二维码的一种。它是一种高密度、高信息含量的便携式数据文件，PDF417不仅具有错误侦测能力，且可从受损的条码中读回完整的资料，亦即“错误复原能力”，其错误复原率最高可达50%

PDF417条码是二维码的一种。它是一种高密度、高信息含量的便携式数据文件，是实现证件及卡片等大容量、高可靠性信息自动存储、携带并可用机器自动识读的理想手段。

PDF是取英文PORTABLE DATA FILE三个单词的首字母的缩写，意为“便携数据文件”。因为组成条码的每一符号字符都是由4个条和4个空构成，如果将组成条码的最窄条或空称为一个模块，则上述的4个条和4个空的总模块数一定为17，所以称417码或PDF417码。

一、PDF417条码简介

PDF417条码是美国符号科技(SYMBOL TECHNOLOGIES, INC.)发明的二维条码，发明人是台湾赴美学人王寅君博士，王博士于1984年毕业于国立交通大学资讯系，获得纽约州立大学石溪分校(UNIVERSITY OF NEW YORK AT STONY BROOK)电脑硕士和博士学位后，在1988年进入符号科技进行二维条码的研发工作，于1992年底推出PDF417，并于1989年至1992年间领导世界第一部二维条码雷射读码系统的开发。

目前PDF417、MAXICODE、DATAMATRIX同被美国国家标准协会 (AMERICAN NATIONAL STANDARDS INSTITUTE, ANSI) MH10 SBC-8委员会选为二维条码国际标准制定范围，其中PDF417主要是预备应用于运输包裹与商品资料标签(BURNELL, 1995)。PDF417不仅具有错误侦测能力，且可从受损的条码中读回完整的资料(MOORE, 1994)，亦即“错误复原能力”，其错误复原率最高可达50%，如下图所列各种情形，皆可将资料复原。

二、PDF417条码的特点

1. 信息容量大 PDF417码除可以表示字母、数字、ASCII字符外，还能表达二进制数。为了使得编码更加紧凑，提高信息密度，PDF417在编码时有三种格式：
* 扩展的字母数字压缩格式 可容纳1850 个字符；
* 二进制 / ASCII格式 可容纳1108 个字节；
* 数字压缩格式 可容纳2710 个数字。

2. 错误纠正能力 一维码通常具有校验功能以防止错读，一旦条码发生污损将被拒读。而二维码不仅能防止错误，而且能纠正错误，即使条码部分损坏，也能将正确的信息还原出来。
3. 印制要求不高 普通打印设备均可打印，传真件也能阅读。
4. 可用多种阅读设备阅读 PDF417码可用带光栅的激光阅读器，线性及面扫描的图像式阅读器阅读。
5. 尺寸可调以适应不同的打印空间
6. 码制公开已形成国际标准，我国也已制定了417码的国标。

三、PDF417条码的纠错功能

二维码的纠错功能是通过将部分信息重复表示（冗余）来实现的。比如在PDF417码中，某一行除了包含本行的信息外，还有一些反映其它位置上的字符（错误纠正码）的信息。这样，即使当条码的某部分遭到损坏，也可以通过存在于其它位置的错误纠正码将其信息还原出来。

PDF417的纠错能力依错误纠正码字数的不同分为0~8共9级，级别越高，纠正码字数越多，纠正能力越强，条码也越大。当纠正等级为8时，即使条码污损50%也能被正确读出。不过PDF417的错误纠正能力与每个条码可存放的资料量有关，级别愈高，错误纠正能力愈强，但可存放资料量就愈少，一般建议编入至少10%的检查字码。资料存放量与错误纠正等级的关系如下表所示。

四、PDF417条码的几种变形

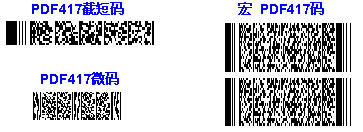

如下图，PDF417还有几种变形的码制形式：
* PDF417截短码 在相对“干净”的环境中，条码损坏的可能性很小，则可将右边的行指示符省略并减少终止符。
* PDF417微码 进一步缩减的PDF码。
* 宏PDF417码 当文件内容太长，无法用一个PDF417码表示时，可用包含多个（1~99999个）条码分块的宏PDF417码来表示。

五、PDF417条码的应用

由于PDF417条码的容量较大，除了可将人的姓名、单位、地址、电话等基本资料进行编码外，还可将人体的特征如指纹、视网膜扫瞄、及照片等个人纪录储存在条码中，这样不但可以实现证件资料的自动输入，而且可以防止证件的伪造，减少犯罪。PDF417已在美国、加拿大、纽西兰的交通部门的执照年审、车辆违规登记、罚款及定期检验上开始应用。美国并同时将PDF417条码应用在身分证、驾照、军人证上。此外墨西哥也将PDF417条码应用在报关单据与证件上，从而防止了仿造及犯罪。

六、PDF417 条码的特性
