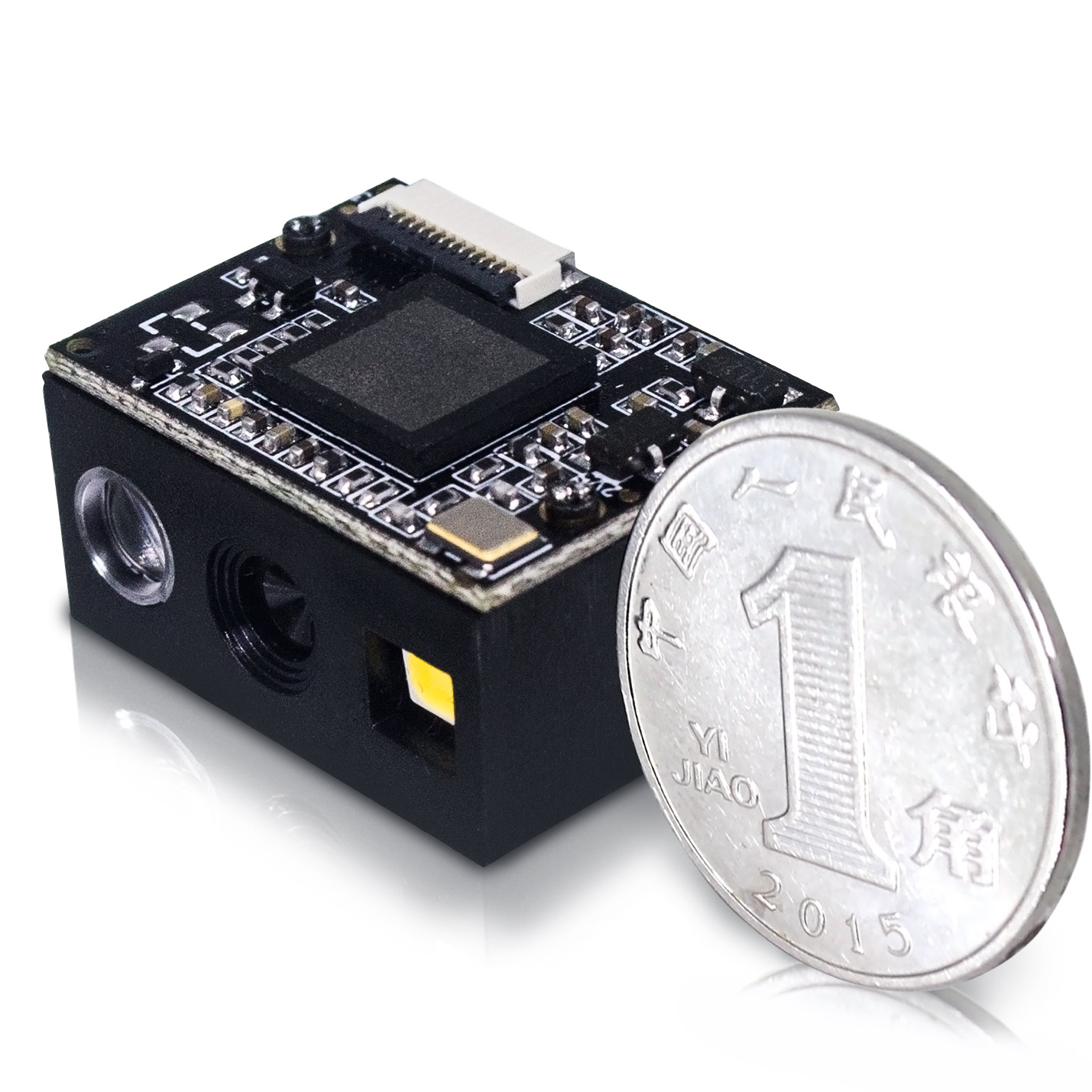

条码扫描模组 二维模组

摘要：　　条码又被称为条码扫描模块、条码扫描引擎，英文是（Barcode Scan Engine或Barcode scan Module）。 它是广泛应用于自动识别领域的核心识别部件，它是对条码扫描器进行二

　　条码又被称为条码扫描模块、条码扫描引擎，英文是（Barcode Scan Engine或Barcode scan Module）。 它是广泛应用于自动识别领域的核心识别部件，它是对条码扫描器进行二次开发的关键零件之一，具备完整独立的条码扫描与解码功能，并可以按需求写入各种行业应用功能程序，它具有体积小，集成度高，可以方便嵌入到手机，平板电脑电脑，打印机，流水线设备、医疗器械、等各行各业的设备中。

　　国外在条码扫描模组行业比步较早，技术也比较成熟，比较大的有Honeywell、Motorola 、Symbol 等
　　国内自主的条码扫描模组起步较晚，最早开始应用的是科技，从2002年开始自主研发与生产。

　　条码扫描模组按扫描类似可以分为一维码模组和二维码模组，按光源可以分为激光模组与红光模组。

　　激光扫描模组原理由内部激光装置打出一个激光光源点，打在一个带机械结构装置的反光片上，再依靠震动马达摆动将激光点打成一成激光线照在条码上，再经过A-D解码成数字信号。
　　红光扫描模组一般常用LED发光二级，靠CCD感光元件，再通过光电信号转换。
　　激光扫描模组大部分靠点胶来固定机造成械装置，所以它在摆动的时候往往容易损坏，摆片脱落，所以我们经常可以看到一些激光枪摔落后扫描出来的光源就成了一个点，造成相当高的返修。
　　红光扫描模组中间没有机械结构，所以抗摔性是激光没法比的，所以稳定性要好，红光扫描模组返修率远远低于激光扫描模组。
　　激光与红光的物理原理来看：
　　激光是指受激辐射的能量强，平行度好的光线，而现在大多红光是由LED发光，红光不是我们说的那种红外线，物理学定义的红外线是有温度的物体自发向外辐射的电磁波，不可见。
　　红外线包括所有波长大于红光的光，而激光指的是某种波长的光，他们两没有必然的联系，不属于同一领域。
　　激光就是由的光放大产生的辐射，红外线就是肉眼无法观察到的光谱中频率较小波长较大的一部分，波长自0.76至400微米，从他们的波长与能量决定在强光下红光的穿透性和抗干扰性要比激光差，所以说在强光下户外激光要比红光好。

　　我们出厂的标准品条码扫描模组就相当于一个没有外壳的条码扫描枪，首先将条码扫描模组连接好主机和电源。有些时候电源由主机提供，否则将需要外接电源，先
　　将主机关机，连接好以后再开机，以免损坏机器和接口。接下来设置阅读器与主机的通信方
　　式，通过扫描用户手册上的条码进行设置，设置完成后即可以扫描并将数据上传到计算机。
　　
　　常用接口的主要区别在于它们向终端发送数据的方式不同。键盘口是连接键盘和终端的
　　设备，在使用键盘口时，条码符号被终端视为键盘发送的数据，同时，终端的键盘口也能继
　　续发挥作用。RS-232用于连接主机或终端的串口，向计算机发送串行数据，因为进行串行通
　　信需要一定的协议，因此使用RS-232的设备必须要指定波特率（数据传输速率）、数据位和
　　。

　　景深指条码阅读器能够阅读条码的最近点和最远点的距离。
　　通过闪存和软件下载工具。新版本的软件和QuickLoad、Visual menu等下载工具可以从
　　我们网站下载。
　　可以通过LONGVIEW的条码阅读器来完成：在用户手册的输出参数部分或添加前后缀部分，维阅
　　读的条码添加Code ID，该功能将在前添加一前缀字符，该字符即代表所阅读的条
　　码类型，可通过查找使用手册的表格进行确认，如：“b”代表39码，“c”代表UPC码等。
　　查找“Cable Matrix”，首先确定阅读器的型号，然后在相应的部分内查找接口的类型
　　，确定线号，线号后带“EP”的需要外接电源。

　　电子工业联合会所制定的RS-232长度标准最长是15米，LONGVIEW条码阅读器的典型RS-232的电
　　缆长度是2.75米和4.7米；光笔仿真的电缆长度是2.1米或4.5米；HHLC电缆长度是2.1、4.5
　　或6.7米；电缆长度由终端的类型决定,可以向工厂定做；键盘线的长度通常是2.7米，
　　4.7米的键盘线需要外接电源。
　　
　　无线扫描器中的电池既支持译码电路，也支持RF主板，阅读器不工作时，它的译码电路
　　部分停止工作，但RF主板还在不断与通信距离内的关联基站取得联系，即使基站已经关闭，
　　也在不停地查找。充电电池的电量在阅读器没有被使用的情况下可以维持12小时，因此，在
　　夜晚这段时间内，应该给电池充电以保证充分支持第二天的工作。
　　、全角度激光扫描器和激光手持式扫描器
　　　　扫描速度快，扫描距景深长，主要生产厂家在美国，误码率低，种类繁多，适应不同
　　的需求。分为枪式，平台式，吊顶式，属于中高档产品。
　　
　　价格低，属于低档产品，扫描距景深短，主要生产厂家在台湾，可以直接识读中国邮
　　政码． 目前有一款长距CCD弥补了扫描距景深短的缺陷，但是价格要高一些，介于CCD和激
　　光扫描器之间
　　
　　键盘接口方式，串口方式、TTL方式
　　键盘接口方式∶扫描条码得到的数据直接经键盘接口输入计算机，这种方式的优点是
　　∶无需驱动程序，操作系统无关，可以直接在各种操作系统上直接使用，不需要外接电源。
　　典型型号∶LS2106
　　串口方式∶扫描条码得到的数据由串口输入，需要驱动或直接读取串口数据，需要外
　　接电源。典型型号∶LS2104
　　TTL方式∶扫描条码得到的是TTL电平，需要进一步开发译码等电路，不能直接使用。

　　有几种可能的原因
　　1)没有打开识读这种条码的功能。
　　2)条码不符合规范，例如缺少必须的空白区，条和空的对比度过低，条和空的宽窄比
　　例不合适。
　　3)阳光直射，感光器件进入饱和区。
　　4)条码表面复盖有透明材料，反光度太高，虽然眼睛可以看到条码，但是采集器识读
　　条件严格，不能识读。
　　5)硬件故障，和你的经销商联系进行维修。

　　台湾生产的CCD扫描器可以识别这种国内专用码制，激光扫描器如果需要识别这种码制
　　必须定制。

       键盘接口的扫描器工作不正常，或扫描器正常而键盘不能工作
　　笔记本电脑上，键盘接口的扫描器相当于外接键盘。笔记本电脑的键盘接口如果连接
　　键盘之后可能的变化是∶
　　1)原有键盘失效。这时扫描器正常而键盘不能工作
　　2)笔记本电脑的键盘正常，外接键盘不工作。这时扫描器不工作
　　解决办法∶
　　1)通过自动方式设置BIOS使外接键盘工作
　　2)连接键盘接口扫描器
　　3)扫描器接外接键盘
　　4)或者直接使用串口扫描器
　　由于扫描器的保护功能，如果读取的条码数据传输错误，会自动进入保护状态，从而
　　防止数据丢失。如果把没有传输成功的数据读取后，扫描器可以重新使用。如果发生这种现
　　象，请仔细检查连线、协议。确认无误后，关掉扫描器，在打开就可以重新正常使用
　　　CCD一般用于资金比较紧张，适用要求不高的场合，例如一般超市。枪式激光扫描器价
　　格适中，扫描速度较快，准确性较高，用于要求较高的场合。 平台激光扫描器价格稍高，
　　使用方便，用于要求速度、准确度的场合，例如高档超市。吊顶平台价格高，一般用于工业
　　领域。

　　1)电源连接不好
　　2)保险丝熔断
　　3)扫描器电源电路故障
　　　　一般而言，我们都已为您设置好了。一般步骤是这样的：
　　1初始化：Set All Default。此时基本上就已差不多了，只是有可能需要：
　　2一个后缀：Enter
　　3其所识别的条码进行设置
　　4果是串口的扫描器，您还要根据主机相应的端口设置RS232诸如通讯速率、校验位
　　等
　　5果是串口的扫描器，对主机而言，还需要一直运行相应的串口驱动程序，如
　　wcom2key 软件
　　当我们对以上的信息都认识清楚，了解清楚过后，相信在以后在使用过程中，若出现了
　　些相关问题时，大家都能够自行解决了。
　　1)指示灯异常，设备不能工作
　　2)有异常声音
　　3)扫描距离变得很近
　　4)没有激光线
